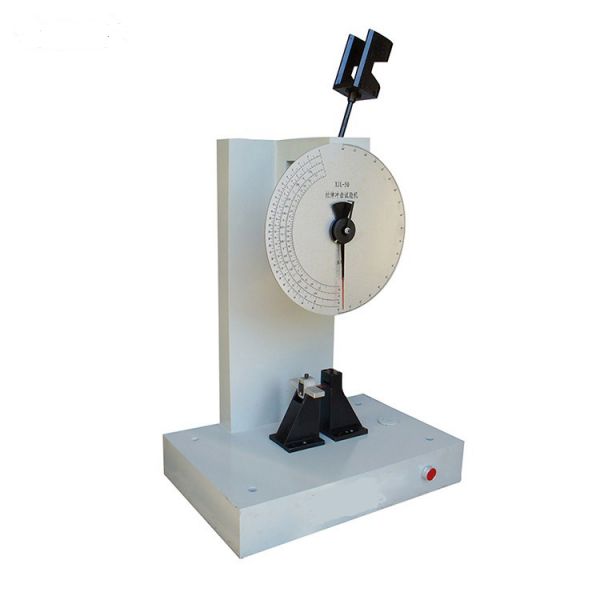

XJJD-5/50數顯式簡支梁沖擊試驗機

XJJD-5/50數顯式簡支梁沖擊試驗機

XJJD-5/50數顯式簡支梁沖擊試驗機

產品分類: 沖擊試驗機及拉床、低溫槽
產品概述:XJJ-50簡支梁式?jīng)_擊試驗機,符合ISO179、GB/T1043、GB/T8762等標準,適用于各種非金屬材料沖擊韌性測試,包括機械加工及注塑成型有缺口和無缺口的試樣。指針式結構簡單、操作方便、測試速度快、數據準確、性能穩定可靠。

XJJD-5/50數顯式簡支梁沖擊試驗機,符合ISO179、GB/T1043、GB/T8762等標準,適用于各種非金屬材料沖擊韌性測試,包括機械加工及注塑成型有缺口和無缺口的試樣。指針式結構簡單、操作方便、測試速度快、數據準確、性能穩定可靠。

XJJD-5/50數顯式簡支梁沖擊試驗機


XJJD-5/50數顯式簡支梁沖擊試驗機技術參數:

參  數

XJJ-50 J

沖擊速度

3.8m/s

擺錘能量

7.5J、15J、25J、50J

打擊中心距

380mm

擺錘揚角

160°

刀刃圓角半徑

R=2±0.5mm

鉗口圓角半徑

R=1±0.1mm

沖擊刀刃夾角

30±l°

擺錘空沖擊能量損失

0.5%

鉗口支撐間距

40、60、70、95

外形尺寸

460x330x745

XJJD-5/50數顯式簡支梁沖擊試驗機試樣類型表


試樣類型

長L(mm)

寬b(mm)

厚h(mm)

支撐線間距離

1

80±2

10.0±0.5

4±0.2

60

2

50±1

6±0.2

4±0.2

40

3

120±2

15±0.5

10±0.5

70

4

125±2

13±0.5

13±0.5

95


試樣缺口:A型缺口  45°±1°  缺口底部半徑R=0.25±0.05mm

B型缺口  45°±1°  缺口底部半徑R=1±0.05mm

C1型缺口 2±0.2     直角缺口
