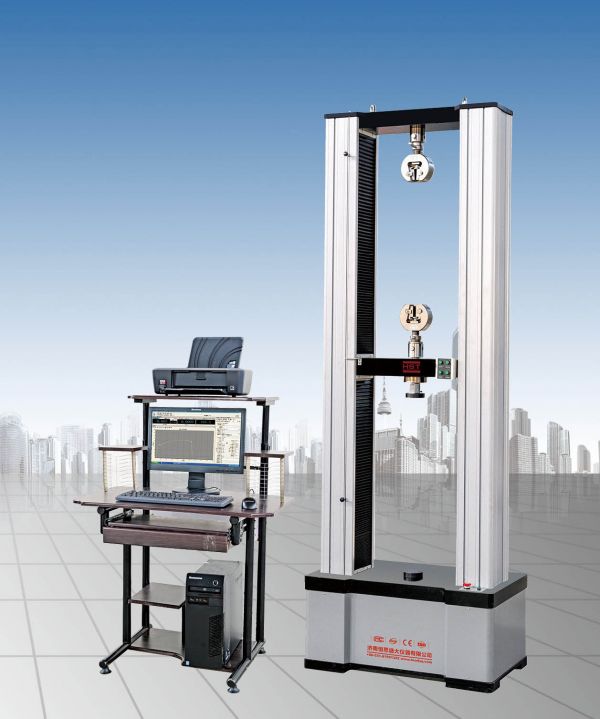

5000N.m絕緣子彎扭試驗機低  產品詳情   具有結構緊湊、簡單易用等特點，可應用于材料的拉伸、壓縮、彎曲、剪切、剝離、撕裂等測力試驗。主機中橫梁采用高精度的導桿導向，具有很高的剛性和良好的線性運動特性。豐富的夾具工裝、載荷力傳感器、變形測量傳感器等附件，幾乎可以滿足客戶所有需求。試驗解決方案涵蓋塑料、金屬、汽車工業、建筑材料、紡織品、紙與紙板、食品和包裝、復合材料等。


5000N.m絕緣子彎扭試驗機低的特點

1）主機

主機由底座，下底板、升降橫梁、上橫梁，絲杠升降機構、反力工字梁、電動缸等構成?？臻g調節電機放在底部，通過電機和絲杠帶動實現活動橫梁的 上下移動，通過橫梁移動調節試驗空間，以便適應不同的試樣測試要求。試樣放置在工作臺上，工作臺上有轉盤，選擇 4 點彎程序時，試臺每頂完 1 點自動旋轉 90度角度，提高試驗效率。

2）電器控制系統采用本公司的三閉環電子控制版本。

3）應用軟件版。

5） 工作時，本機有 1 個工位

DD彎曲，下端固定在下底板上，活動橫梁升至上端，與上自由端連接，電動缸活塞桿升出做彎曲試驗；

DD扭轉，下端固定在下底板上，扭轉電動缸伸出通過扭力臂實現扭轉，做扭轉試驗。做扭轉時，上橫梁需安裝扭轉上盤附件，上扭轉盤直徑400mm

5.4 傳感器

5.4.1 力傳感器 1---- 本機在電動缸活塞桿的前端連接有輪輻式力傳感器，試驗力：

20kN 傳感器通過法蘭盤連接頂桿（電動缸推力 20kN）

5.4.2 力傳感器 2---- 本機在扭轉電動缸活塞桿的前端連接有輪輻式力傳感器，試驗力：20kN，傳感器通過法蘭盤連接扭力推桿

5.4.3 位移傳感器 3DDD彎曲電動缸活塞的移動用光電編碼器移量，精度達 0.01mm，位移傳感器聯接在電動缸上。

5.4.4 位移傳感器 4DDD扭轉電動缸活塞的移動用光電編碼器移量，精度達 0.01mm，位移傳感器聯接在電動缸上，可測量扭轉角度

5.5 數據處理

5.5.1 彎曲，試樣長度固定，測量破壞力，彎曲的變形量用位移傳感器測出。

5.5.2 扭轉，用電動缸作為動力源，用力傳感器測量扭轉力值。力×力臂=扭矩

5000N.m絕緣子彎扭試驗機 產品參數：

1、 抗彎負荷：30kN

2、 扭矩：5kN.m

3 、精度等級:1 級

4、 負荷分辨率：250000 碼（內外不分檔，全程只有一個分辨率，無量程轉換沖突）

5 、負荷測量精度：示值的±1%以內

6 、工件試驗空間：0～1.5 米

7、 工件直徑范圍：0～300mm

8 、扭轉盤直徑：Φ400mm

9、 彎曲用油缸伸縮長度：200mm

10 、負荷速度范圍：0～50kN/min

11、 扭轉速度： 0～720°/min

12、 移測量精度：1％

13、 選擇程序：1 點彎曲或 4 點自動彎曲

14 、工作條件：環境溫度：20±10℃，相對濕度：≤85％
