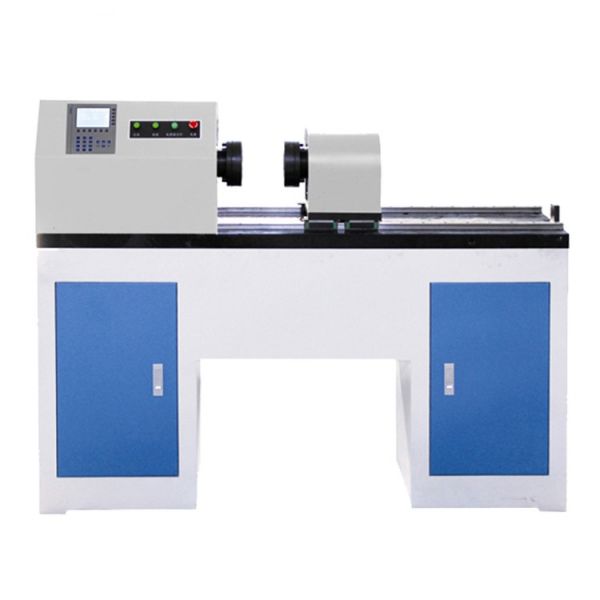

傳動軸抗扭強度試驗機產品特點
? 主機特點
u 主機：臥式鑄鋼結構，外部為高質量噴塑外殼，
u 傳動系統：采用可靠元器件，傳動系統工作噪聲低于60dB，
u 扭矩測量：采用高精度扭矩傳感器，轉角測量采用高精度光電編碼器。
u 符合JB/T 9370-1999《扭轉試驗機技術條件》、JJG 269-2006《扭矩試驗機檢定規程》、GB/T 239.1-2012《金屬材料線材單向扭轉試驗方法》、GB/T 2611—2007《試驗機通用技術要求》等標準。
? 控制器特點
u 自動停機：試樣破壞后，移動橫梁自動停止移動;
u 顯示方式：試驗過程動態實時顯示扭矩力、扭轉角量、扭轉速度速度、峰值、試驗狀態等實時在同一液晶屏幕上顯示;
u 限位保護：具有程控和機械兩級限位保護功能;
u 過載保護：當負荷超過額定值的3～5%時設備自動停止工作.
傳動軸抗扭強度試驗機 主機標準配置
|
配置名稱
|
配置型號或說明
|
數量
|
|
主機
|
高強度臥式主機
|
一臺
|
|
電機及伺服系統
|
臺灣東元
|
一套
|
|
驅動器
|
國產
|
一套
|
|
高精直線導軌
|
ABBA
|
二套
|
|
扭矩傳感器
|
2000NM/3000NM/5000NM選配
|
一只
|
|
擺線針輪減速機
|
|
一臺
|
|
高精度角度編碼器
|
|
一臺
|
|
控制器
|
大液晶顯示測控系統
|
一套
|
|
試驗夾具
|
NZL
|
一套
|
|
微型打印機
|
選配
|
一臺
|
傳動軸抗扭強度試驗機 技術指標
|
產品型號
|
NDS-2000
NDS-500
|
NDS-3000
NDS-2000
|
NDS-5000
NDS-5000
|
|
扭矩
|
2000N.M
|
3000N.M
|
5000N.M
|
|
試驗機等級
|
1級
|
|
控制方式
|
單片機控制
|
|
扭矩測量范圍
|
2%～100%F·S
|
|
扭矩示值準確度
|
≤±1%
|
|
轉角示值準確度
|
≤±1%
|
|
轉角顯示分辨力
|
0.01°
|
|
扭轉角
|
99999°
|
|
扭角速率控制調節范圍
|
0.05-800°/min
|
|
夾頭有效間距
|
600mm(標準機型，可按用戶需要定做）
|
|
試驗旋轉方向
|
雙向
|
|
電源
|
220V±10%，50Hz
|
|
外形尺寸
|
1575×410×1170mm
|
試驗機工作條件：
u 電源：AC 220V 50HZ
u 環境溫度：10℃～40℃
u 相對濕度：≤80%
u 工作環境應清潔，無腐蝕性介質、無明顯振源和電磁干擾
