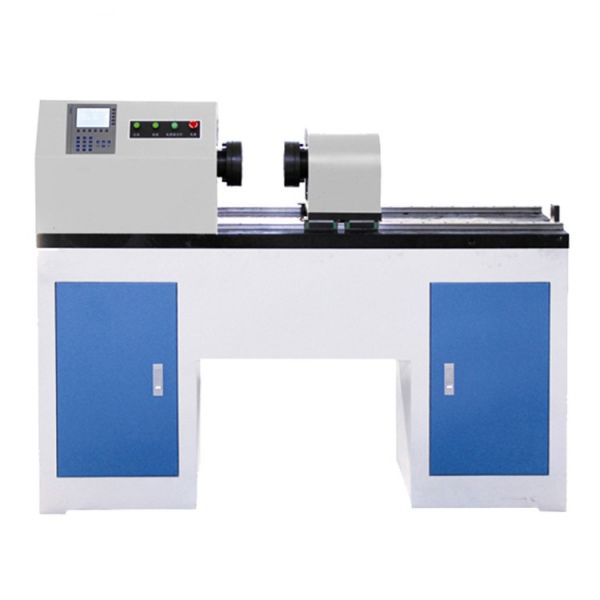

QWN-25000驅動橋總成半軸動靜扭轉試驗機

QWN-25000驅動橋總成半軸動靜扭轉試驗機

QWN-25000驅動橋總成半軸動靜扭轉試驗機

產品分類: 扭轉纏繞試驗機
產品概述:主要用于金屬、非金屬材料及骨骼、假體等生物產品扭轉試驗,能實現扭矩及扭角控制,配合相應附件可對零部件和構件進行抗扭試驗。是質檢單位、大??蒲性核肮さV企業必備的試驗設備。

QWN-25000驅動橋總成半軸動靜扭轉試驗機產品特點

? 主機特點

u 主機:臥式鑄鋼結構,外部為高質量噴塑外殼,

u 傳動系統:采用可靠元器件,傳動系統工作噪聲低于60dB,

u 扭矩測量:采用高精度扭矩傳感器,轉角測量采用高精度光電編碼器。

u 符合JB/T 9370-1999《扭轉試驗機技術條件》、JJG 269-2006《扭矩試驗機檢定規程》、GB/T 239.1-2012《金屬材料線材單向扭轉試驗方法》、GB/T 2611—2007《試驗機通用技術要求》等標準。

? 控制器特點

u 自動停機:試樣破壞后,移動橫梁自動停止移動;

u 顯示方式:試驗過程動態實時顯示扭矩力、扭轉角量、扭轉速度速度、峰值、試驗狀態等實時在同一液晶屏幕上顯示;

u 限位保護:具有程控和機械兩級限位保護功能;

u 過載保護:當負荷超過額定值的3~5%時設備自動停止工作.

QWN-25000驅動橋總成半軸動靜扭轉試驗機

QWN-25000驅動橋總成半軸動靜扭轉試驗機 主機標準配置

配置名稱

配置型號或說明

數量

主機

高強度臥式主機

一臺

電機及伺服系統

臺灣東元

驅動器

國產

一套

高精直線導軌

ABBA

二套

扭矩傳感器

2000NM/3000NM/5000NM選配

一只

擺線針輪減速機

一臺

高精度角度編碼器

一臺

控制器

大液晶顯示測控系統

一套

試驗夾具

NZL

一套

微型打印機

選配

一臺

QWN-25000驅動橋總成半軸動靜扭轉試驗機 技術指標

產品型號

NDS-2000

NDS-500

NDS-3000

NDS-2000

NDS-5000

NDS-5000

扭矩

2000N.M

3000N.M

5000N.M

試驗機等級

1級

控制方式

單片機控制

扭矩測量范圍

2%~100%F·S

扭矩示值準確度

±1%

轉角示值準確度

±1%

轉角顯示分辨力

0.01°

扭轉角

99999°

扭角速率控制調節范圍

0.05-800°/min

夾頭有效間距

600mm(標準機型,可按用戶需要定做)

試驗旋轉方向

雙向

電源

220V±10%,50Hz

外形尺寸

1575×410×1170mm

QWN-25000驅動橋總成半軸動靜扭轉試驗機 試驗機工作條件:

u 電源:AC 220V  50HZ

u 環境溫度:10℃~40

u 相對濕度:80%

u 工作環境應清潔,無腐蝕性介質、無明顯振源和電磁干擾
