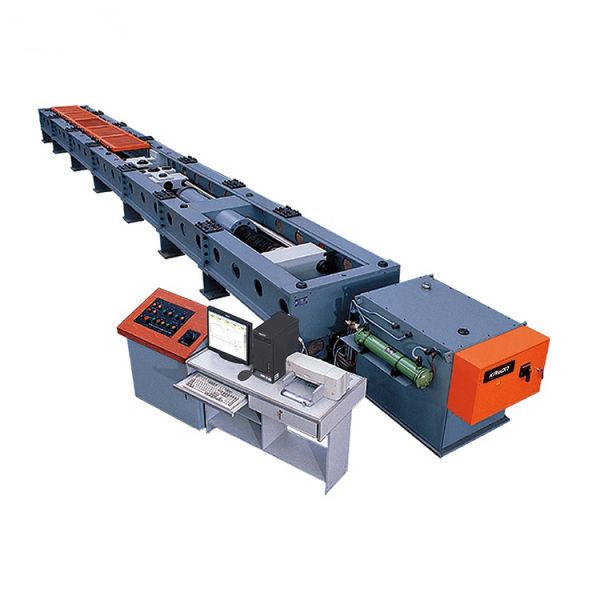

光纖復合架空地線臥式拉力試驗機

光纖復合架空地線臥式拉力試驗機

光纖復合架空地線臥式拉力試驗機

產品分類: 臥式拉力試驗機
產品概述:光纖復合架空地線臥式拉力試驗機產品詳情


光纖復合架空地線臥式拉力試驗機符合標準:

GB/T 228.1-2010 《金屬材料 拉伸試驗 第1部分 室溫試驗方法》

GB/T 2611-2007 《試驗機 通用技術要求》

光纖復合架空地線臥式拉力試驗機簡介:

液壓系統由高低壓系統兩部分組成,共用一個油箱。高壓系統和低壓系統相互獨立,減少高低壓系統之間的液壓干涉,提高控制精度。

高壓系統為伺服系統,采用伺服閥控制,并采用差動油路系統,在滿足試驗要求的情況下,可以限度的節約試驗的準備時間。泵站配置不大于5μ精密濾油器;采用壓力跟隨系統,隨著負荷的增加,液壓系統的壓力同時增大,保證了加荷速度的穩定;溢流閥控制系統的壓力,具有安全保護作用;整套系統按照節能、布局簡潔的原則進行設計;油箱配電子式油溫油位計、高壓濾油器、空氣濾清器等并帶有油溫、液位、油阻保護與指示裝置,根據油路的使用要求,油源預留水冷接口(蓄水池等水冷裝置由用戶自備)。

低壓系統采用定壓系統,主要完成后移動夾頭的移動、后移動夾頭的插銷固定、鉗口的夾緊等動作。

光纖復合架空地線臥式拉力試驗機

光纖復合架空地線臥式拉力試驗機產品參數:

負荷:1500kN;

結構形式:單出桿雙作用油缸框架結構;

試驗操作高度:500mm;

驅動控制方式:微機控制電液伺服;

試驗類型:常溫金屬拉伸等;

過載保護:105%過載保護(無變形、無機械損傷);

整機噪聲:不超過70dB;

負荷示值準確度:優于示值的±1%;

負荷分辨率:500000碼,且全程分辨率不變;

力值測力范圍:2%~100%FS(4kN~200kN,全程不分檔);

負荷控制精度:優于示值的±1%;

應力控制精度:優于示值的±1%;

位移示值準確度:優于示值的±1%;

位移分辨率:0.001mm;

位移控制精度(速度):優于示值的±1%;

活塞向移動速度范圍:0-50mm/min滿負荷無極調速;

活塞空載移動速度:不小于100mm/min,并任意可調;

活塞行程:1000 mm;

拉伸空間:8500mm;

試驗寬度:550 mm;

拉伸空間中心高度:500 mm;

主機外形尺寸:約7400×700×500(長×寬×高);

控制柜外形尺寸:約1100×700×930。
