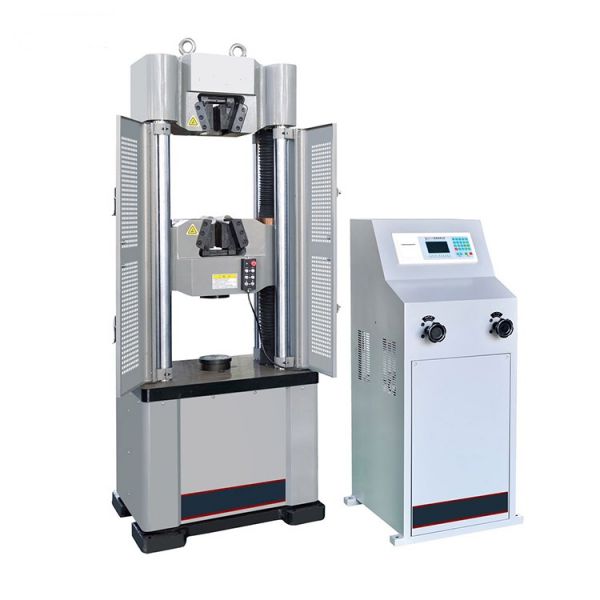

WES-B系列 數顯式液壓萬能試驗機

WES-B系列 數顯式液壓萬能試驗機

WES-B系列 數顯式液壓萬能試驗機

產品分類： 液壓萬能試驗機
產品概述：WES-B系列 數顯式液壓萬能試驗機是一種通用性較強的產品，可以滿足國家標準關于金屬拉伸試驗規定中各項指標的求取，也可以實現對不同材料或產品的拉伸、壓縮、彎曲、剪切等類型的試驗，可以求取所測材料的抗拉強度、屈服強度，可以進行材料或產品的工藝合格性能驗證試驗。

本機主機為四立柱、雙絲杠、油缸下置式主機結構，控制油源為柜式油源控制柜。拉伸空間位于主機上方，壓縮、彎曲、剪切試驗位于主機下方即中橫梁和工作臺之間。試驗空間的調整通過移動中橫梁來實現，中橫梁升降采用鏈條傳動。調整送油閥進油量來實現材料的拉伸、壓縮、彎曲等試驗，試驗完成后可自動計算并打印材料的抗拉強度、屈服強度等試驗結果。

性能特點

1、主機采用四立柱高剛性框架結構，支撐穩定、加載平穩、外形美觀；

2、主機底座采用QT500-7精密鑄造,降低設備運行噪音，提高設備的剛性；

3、移動橫梁和上橫梁均為精密鑄造，CNC精密加工，確保試樣夾持的對中性；

4、移動橫梁升降系統采用磨制絲杠，精密齒輪減速機，減少橫梁升降時產生的噪音；

5、特殊結構設計的鉗口座、杜絕因鉗口座呈喇叭狀變形損壞，提高了設備的使用壽命；

6、鉗口采用燕尾槽結構，硬度高達58-62HRC，有安裝便利、結實耐用的優點；

7、測控系統運行速度快、界面溫和、具有多種試樣信息輸入模式，可滿足不同材料的測試；8、試樣信息錄入便捷，相同條件的試樣信息一次輸入即可完成多個試樣的試驗；

9、試驗力顯示精度高，試驗力顯示全程分辨率不變，以確保實驗數據測量的準確性；

10、試驗數據（試驗力、加載速率）和試驗曲線隨試驗過程動態實時屏幕顯示；

11、當負荷超過滿量程的3-5%自動過載保護停機。

主要指標

產品型號

WE-100D

WE-300D

WE-600D

WE-1000D

主機結構形式

燕尾槽鉗口+四立柱+雙絲杠+全防護+主油缸下置

試驗力

100kN

300kN

600kN

1000kN

試驗機級別

1級

試驗力測量范圍

2%-100%FS

試驗力示值相對誤差

顯示值的±1%

橫梁移動速度

約220mm/min

活塞速度

300mm/min

150mm/min

100mm/min

活塞行程

250mm

控制方式

手動加載

拉伸空間/壓縮空間

780/550mm

900/650mm

950/700mm

立柱左右間距

485

500

560

試樣夾緊方式

液壓自動夾緊

圓試樣夾持直徑

Φ4-20mm

Φ10-32mm

Φ13-40mm

Φ13-45mm

扁試樣夾持厚度

0-15mm

0-15mm

0-20mm

扁試樣夾持寬度

80mm

90mm

100mm

上下壓盤

圓壓盤直徑160mm，下壓盤帶球面調整

控制油源外形尺寸

632*650*1340mm

主機外形尺寸

745×685×1905

760×690×2055

830×720×2155

供電電源

三相五線制，380V/50Hz，3kW
